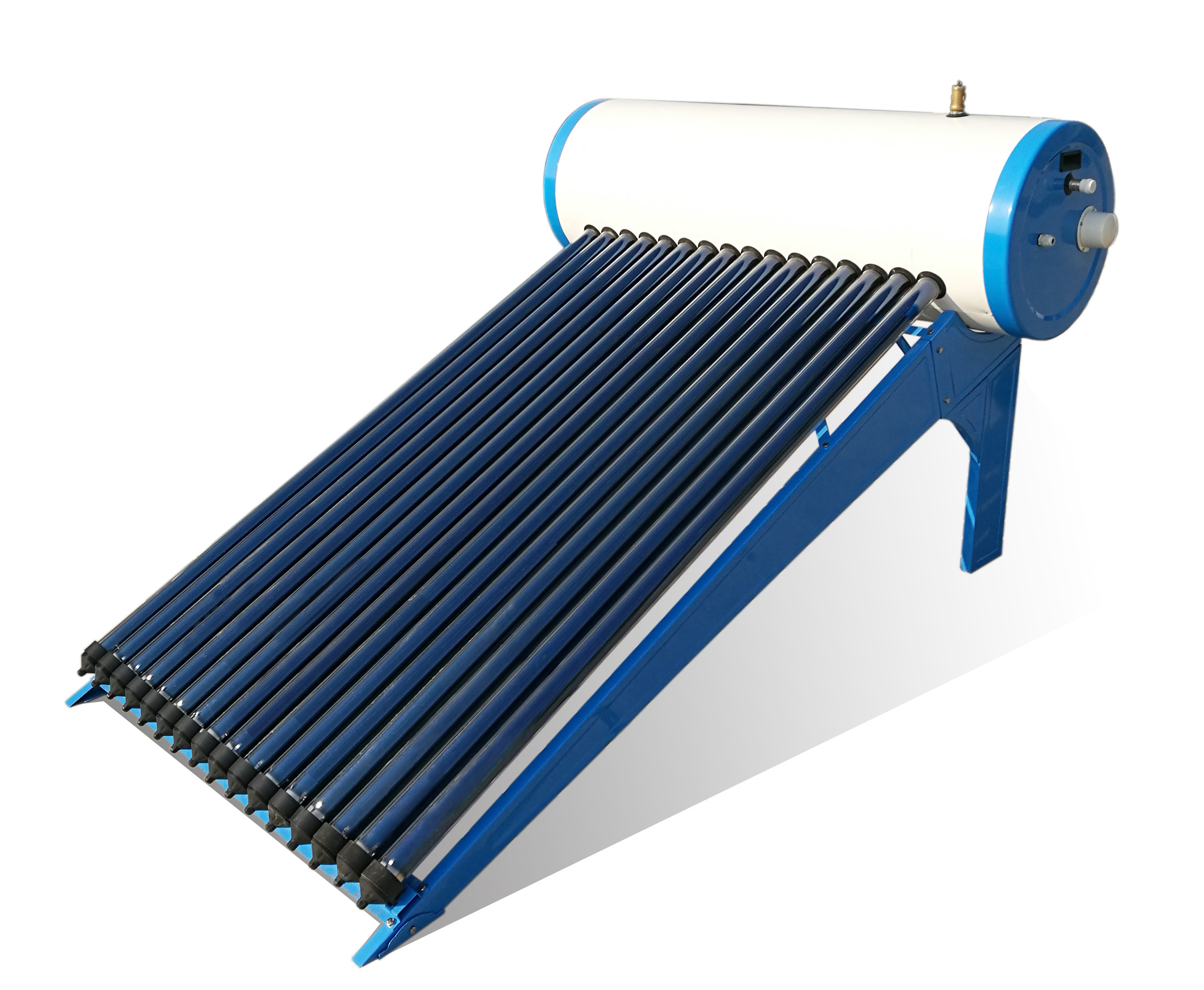

真空管の内側カバーの選択的なコーティングは、太陽エネルギーを変換し、アルミニウムフィンによって熱をヒートパイプに伝達します。ヒートパイプ内の液体は蒸気に変化し、凝縮器に上昇します。その後、熱は熱交換器を通過し、水タンク内の水が加熱され、蒸気が液体になり、ヒートパイプの底に戻ります。この熱の移動は、ヒート パイプ真空管コレクターが太陽によって加熱されている限り、連続的な循環を作成します。
熱が液体によって水タンクに伝達され、水を効率的に加熱します。また、ヒートパイプ真空管は耐凍結性に優れているため、寒冷地での効率が向上します。
加圧された水タンクは、顧客が温水を使用したときに高い快適性を保証し、水流と水圧はコンパクトな非加圧太陽熱温水器よりもはるかに高くなります。
製品の特徴
ヒートパイプや真空管の取り付けが簡単でメンテナンスコストが安い
内槽には高品質ステンレスを採用し、常に良好な水質を維持
チューブのスケーリングやパイプの爆発のリスクがなく、安定した動作
高速システム起動、高エネルギー収率、低熱損失
低温域での使用に対応できる強力な凍結防止能力
さまざまな設置方法に適した加圧システム操作。
真空管の内側カバーの選択的なコーティングは、太陽エネルギーを変換し、アルミニウムフィンによって熱をヒートパイプに伝達します。ヒートパイプ内の液体は蒸気に変化し、凝縮器に上昇します。その後、熱は熱交換器を通過し、水タンク内の水が加熱され、蒸気が液体になり、ヒートパイプの底に戻ります。この熱の移動は、ヒート パイプ真空管コレクターが太陽によって加熱されている限り、連続的な循環を作成します。
熱が液体によって水タンクに伝達され、水を効率的に加熱します。また、ヒートパイプ真空管は耐凍結性に優れているため、寒冷地での効率が向上します。
加圧された水タンクは、顧客が温水を使用したときに高い快適性を保証し、水流と水圧はコンパクトな非加圧太陽熱温水器よりもはるかに高くなります。
製品の特徴
ヒートパイプや真空管の取り付けが簡単でメンテナンスコストが安い
内槽には高品質ステンレスを採用し、常に良好な水質を維持
チューブのスケーリングやパイプの爆発のリスクがなく、安定した動作
高速システム起動、高エネルギー収率、低熱損失
低温域での使用に対応できる強力な凍結防止能力
さまざまな設置方法に適した加圧システム操作。
シリーズ | 100L | 150L | 200L | 250L | 300L | |||||||||||||||||||
一般的な情報 | 実タンク容量 | L | 99L | 148L | 198L | 248L | 298L | |||||||||||||||||
定格使用圧力 | MPa | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | ||||||||||||||||||
総表面積 | m2 | 1.03 | 1.56 | 2.09 | 2.62 | 3.16 | ||||||||||||||||||
開口面積 | m2 | 0.812 | 1.21 | 1.624 | 2.03 | 2.436 | ||||||||||||||||||
寸法 (長さ×幅×高さ) | んん | 930x1875x1390 | 1235x1875x1390 | 1545x1875x1390 | 1850x1875x1390 | 2155x1875x1390 | ||||||||||||||||||
水槽 | タンク寸法 | んん | φ500X930 | φ500X1220 | φ500×1535 | φ500X1840 | φ500X2145 | |||||||||||||||||
タンクパッケージ寸法 | んん | 1075x575x555 | 1380×575×555 | 1684x575x555 | 1988x575x555 | 2292x575x555 | ||||||||||||||||||
重さ | kg | 26 | 32 | 38 | 45 | 51 | ||||||||||||||||||
内槽 | 素材 | ステンレス SUS304-2B | ||||||||||||||||||||||
直径/厚さ | んん | φ420/1.2 | ||||||||||||||||||||||
外槽 | 素材 | ホワイト塗装スチール | ||||||||||||||||||||||
直径/厚さ | んん | φ500/0.4 | ||||||||||||||||||||||
サイドカバー | スタンダード ブルー塗装スチール | |||||||||||||||||||||||
絶縁 | 材質・厚み | んん | ポリウレタン/40 | |||||||||||||||||||||
チューブ | 番号 | 個 | 8 | 12 | 16 | 20 | 24 | |||||||||||||||||
タイプ | φ58×1800mm真空管&ヒートパイプ | |||||||||||||||||||||||
チューブパッケージ寸法 | んん | 1970×330×165 | ||||||||||||||||||||||
ブラケット | 素材 | 亜鉛メッキ塗装鋼 | ||||||||||||||||||||||
色 | スタンダードブルー | |||||||||||||||||||||||
傾斜 | 程度 | 30° | ||||||||||||||||||||||
重さ | kg | 5.5 | 6 | 6.5 | 8 | 9 | ||||||||||||||||||
その他の部品 | TVバルブ 温度・圧力 | ℃/Mpa | 85 / 0.6 | 85 / 0.4 | 85 / 0.6 | 85 / 0.6 | 85 / 0.6 | |||||||||||||||||
電気暖房 | W | オプション/1500w 220V 50Hz/付属しません | ||||||||||||||||||||||
積載量 | 40HCの数量 | 124 | 96 | 72 | 64 | 54 |
